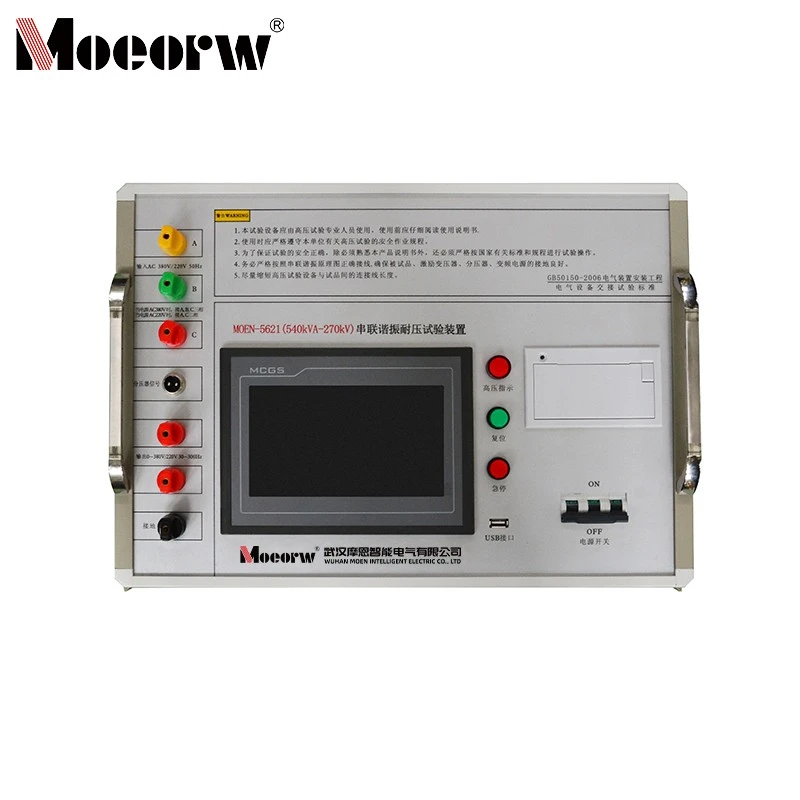

540kVA-270kV Serisi Rezonans Test Cihazı
Ürün Tanıtımı
MOEN-5621 (540kVA-270kV) Serisi Rezonans Dayanım Gerilimi Test Seti esas olarak 110kV/100.000kVA ana transformatörlerin, 35kV kabloların, 110kV GIS'in, anahtarların ve diğer trafo merkezi ekipmanlarının AC dayanım gerilimi testi için yapılmıştır. Reaktörler birkaç ayrı ünite olarak inşa edildiğinden, hem 10kV kablolar gibi ekipmanlar için düşük voltajlı AC dayanım voltajı testleri hem de yüksek voltaj, düşük akım ekipman testleri için kullanılabilirler. Geniş uygulama yelpazesi nedeniyle, güç kurulumu, bakımı ve test mühendislik birimlerinin yanı sıra il, belediye ve ilçe düzeyindeki yüksek gerilim test departmanları için mükemmel bir dayanım gerilimi cihazıdır.
Uyarma transformatörü, reaktörler, kapasitif gerilim bölücü ve değişken frekans kontrollü güç kaynağı, MOEN-5621 (540kVA-270kV) serisi rezonans dayanım gerilimi test sisteminin ana bileşenleridir.
Ürün Parametresi (şartname)
|
1. Nominal Gerilim |
90kV-35kV kabloların AC dayanım gerilimi testi için uygundur; Çalışma frekansı:30–300Hz, |
|
Test voltajı 52kV'u aşmayan, test süresi 60 dakika;270kV-110kV GIS ve anahtarların AC dayanım voltajı testi için uygundur; Çalışma frekansı |
30-300Hz, test voltajı 265kV'u aşmayan, test süresi 1 dakika; |
|
180kV-110kV/100000kVA ana transformatörler için AC dayanım gerilimi testi gereksinimlerini karşılar; Çalışma frekansı |
45-65Hz, test voltajı 1600kV'u aşmayan, test süresi 1 dakika; |
|
2. Çıkış voltajı dalga biçimi bozulma oranı |
<1.0% |
|
3. İzin verilen sürekli çalışma süresi |
Nominal koşullar altında 60 dakika; |
|
4. Cihaz kalite faktörü |
Q 30'dan büyük veya eşit (f=45Hz) |
|
5. Cihaz çıkış dalga formu |
Sinüs dalgası |
|
6. Giriş güç kaynağı |
Üç-fazlı 380V veya tek-fazlı 220V |
|
7. Frekans ayar aralığı |
30Hz ila 300Hz |
|
8. Sistem ölçüm doğruluğu |
1.5% |
|
9. Koruyucu işlevler |
Aşırı gerilim, aşırı akım, sıfır-pozisyon başlatma koruması |
|
(III) Uyumluluk Standartları |
|
|
Elektrik Tesisatı Mühendisliği için Elektrikli Ekipman Kabul Testi Standardı GB50150-2006 |
|
|
Yüksek-Gerilim Rezonans Test Cihazı |
DL/T849.6-2004 |
|
Reaktörler |
GB10229.88 |
|
Güç Ekipmanları için Önleyici Test Prosedürleri |
DL/T596-1996 |
|
Kaplin Kondansatörleri ve Kapasitif Bölücüler |
IEC358(1990) |
|
(IV) Ana Ekipman Konfigürasyonu ve Teknik Parametreler |
|
|
1. Değişken Frekanslı Güç Kaynağı (1 adet) |
|
|
Nominal Güç |
20kW; |
|
Giriş Gerilimi |
Üç-faz 380V veya Tek-faz 220V ±%5, 50Hz |
|
Çıkış Gerilimi |
Ayarlanabilir 0–400V |
|
Çıkış Frekansı |
30–300 Hz |
|
Ayarlanabilir |
0,1Hz adımlar |
|
Frekans Kararsızlığı |
%0,02'den az veya buna eşit |
|
Çıkış Akımı |
0–50A |
|
2. Yüksek-gerilim reaktörleri (toplam 6 adet) |
|
|
Nominal çalışma voltajı |
45kV |
|
Nominal çalışma akımı |
2A |
|
Nominal endüktans |
56H |
|
Sürekli çalışma süresi |
60 dakika |
|
Sıcaklık artışı |
<65K |
|
Çalışma frekansı |
30~300Hz |
|
3. Uyarma transformatörü (1 adet) |
|
|
Nominal kapasite |
18kVA |
|
Giriş Gerilimi |
400V |
|
Çıkış Gerilimi |
4/8/16kV |
|
Çıkış Akımı |
4.5/2.25/1.125A |
|
4. Kapasitif Bölücü (1 takım) |
|
|
Öz-Kapasitans |
700pF |
|
Nominal Gerilim |
270kV |
|
Çalışma Frekansı |
30–300 Hz |
|
Belirsizlik |
1.5% |
|
Nominal Gerilim |
270kV/700pF |
|
5. Test Ucu Seti ve Aksesuarları (1 takım) |
|
Ürün özelliği ve uygulaması
1. Cihazda aşırı gerilim, aşırı akım, sıfır-konumunda başlatma ve sistem ayarlarının bozulması (flashover) için koruyucu özellikler bulunur. Aşırı gerilim ve aşırı akım korumasına yönelik eşikler kullanıcının ihtiyaçlarına uyacak şekilde değiştirilebilir. Flashover koruması, numune flashoverı sırasında açılır ve test analizi için flashover voltajı ölçümünü kaydeder.
2. Sahada kolay kullanım için her cihaz hafiftir.
3. Testi hızlandırmak için, üç çalışma modu-Tam Otomatik, Manuel ve Otomatik-Manuel Gerilim Artışını Ayarlama-, saha koşullarına göre değişken seçimine izin verir.
4. Uzaktan yazdırma ve veri depolama desteklenir. Tanımlamayı ve almayı kolaylaştırmak için saklanan veriler numaralandırılır.
5. Başlangıç frekansı, otomatik frekans taraması sırasında belirlenen aralık dahilinde esnek bir şekilde ayarlanabilir. Kullanıcılar yukarı veya aşağı doğru bir tarama yönü seçebilir ve geniş LCD ekran, tarama eğrisini göstererek rezonans noktası tespitini tanımlamayı kolaylaştırır.
6. DSP platform teknolojisi kullanılarak, yükseltmeler ve kullanıcı ihtiyaçlarına göre basit işlevsel genişletme veya azaltma yoluyla daha kullanıcı-dostu bir insan-makine arayüzü elde edilebilir.
Prodüksiyon ayrıntıları
1. 10/35/110kV Çapraz-Bağlantılı Polietilen Kablolar için AC Dayanım Gerilimi Testi
2. 110kV Transformatörler, Hat İzolatörleri, Anahtarlar, GIS ve Diğer Birincil Elektrikli Ekipmanlar için AC Dayanım Gerilimi Testi
