108kva-108kv serisi rezonans test cihazı

Ürün Tanıtımı

MEXB-W108kVA-108 Değişken Frekans Serisi Rezonans Test Cihazı, öncelikle 10kV ve 35kV kabloların, 35kV ana transformatörlerin, 10kV ve 35kV anahtarların, yalıtkanların, baraların ve diğer trafo merkezi ekipmanlarının yanı sıra 10,5kV termal güç jeneratörlerinin AC dayanım gerilimi testi için tasarlanmıştır. Geniş uygulama yelpazesiyle il, belediye ve ilçe düzeyindeki yüksek gerilim test departmanlarının yanı sıra güç kurulumu, bakım ve test mühendislik birimleri için ideal bir dayanım gerilimi testi çözümü olarak hizmet eder.

Sistem öncelikle değişken frekanslı bir güç kaynağı, uyarma transformatörü, reaktörler, kapasitif voltaj bölücü ve dengeleme kapasitörlerinden oluşur.

Ürün Parametresi (şartname)

(1) MEXB- üretici kodunu belirtir 108 kVA cinsinden maksimum nominal çıkış kapasitesini belirtir /108 kV cinsinden çıkış voltajı değerini belirtir
(2) MEXB-108kVA/108kV Değişken Frekans Serisi Rezonans Dayanım Gerilimi Test Cihazı Teknik Özellikleri
1. Nominal Gerilim
27kV-10kV kabloların AC dayanım gerilimi testi için uygundur; Çalışma frekansı	30-300Hz, test voltajı 22kV'a eşit veya daha az, test süresi 5 dakika;
54kV-35kV kabloların AC dayanım gerilimi testi için uygundur; Çalışma frekansı	30-300Hz, test voltajı 52kV'a eşit veya daha az, test süresi 60 dakika;
81kV-35kV ana transformatörlerin AC dayanım gerilimi testi için uygundur; Çalışma frekansı	45-65Hz, test voltajı 68kV'u geçmiyor, test süresi 1 dakika;
108kV-35kV şalt donanımının, izolatörlerin, baraların ve diğer trafo merkezi ekipmanlarının AC dayanım gerilimi testi için uygundur; Çalışma frekansı	30-300Hz, test voltajı 100kV'u geçmiyor, test süresi 1 dakika;
54kV-10kV şalt donanımı, yalıtkanlar, baralar ve diğer trafo merkezi ekipmanları için AC dayanım gerilimi testi gereksinimlerini karşılar; Çalışma frekansı	30–300Hz, test voltajı 42kV'a eşit veya daha az, test süresi 1 dakika;
27kV-10,5kV termal güç jeneratörleri için AC dayanım gerilimi testi gereksinimlerini karşılar; Çalışma frekansı	45–65Hz, test voltajı 23kV'a eşit veya daha az, test süresi 1 dakika;
Çıkış voltajı dalga biçimi bozulma oranı	<1.0%
İzin verilen sürekli çalışma süresi	Nominal koşullar altında 60 dakika;
Cihaz kalite faktörü	Q>50
GIS'in, anahtarların vb. tam-yük testi sırasında kalite faktörü.	Q>20 (yük-bağımlı)
Giriş gücü	Üç-fazlı 380V veya tek-fazlı 220V
Frekans ayar aralığı	30Hz ila 300Hz
Sistem ölçüm doğruluğu	1.5%
Korumalar arasında aşırı gerilim, aşırı akım ve sıfır-konumu başlangıcı bulunur
(III) Uyumluluk Standartları	Elektrik Tesisatı Mühendisliği için Elektrikli Ekipman Kabul Testi Standardı GB50150-2006
Yüksek-Gerilim Rezonans Test Ekipmanı	DL/T849.6-2004
Reaktörler	GB10229.88
Güç Ekipmanları için Önleyici Test Prosedürleri	DL/T596-1996
Kaplin Kondansatörleri ve Kapasitif Bölücüler	IEC358(1990)
(IV) Ana Ekipman Konfigürasyonu ve Teknik Parametreler

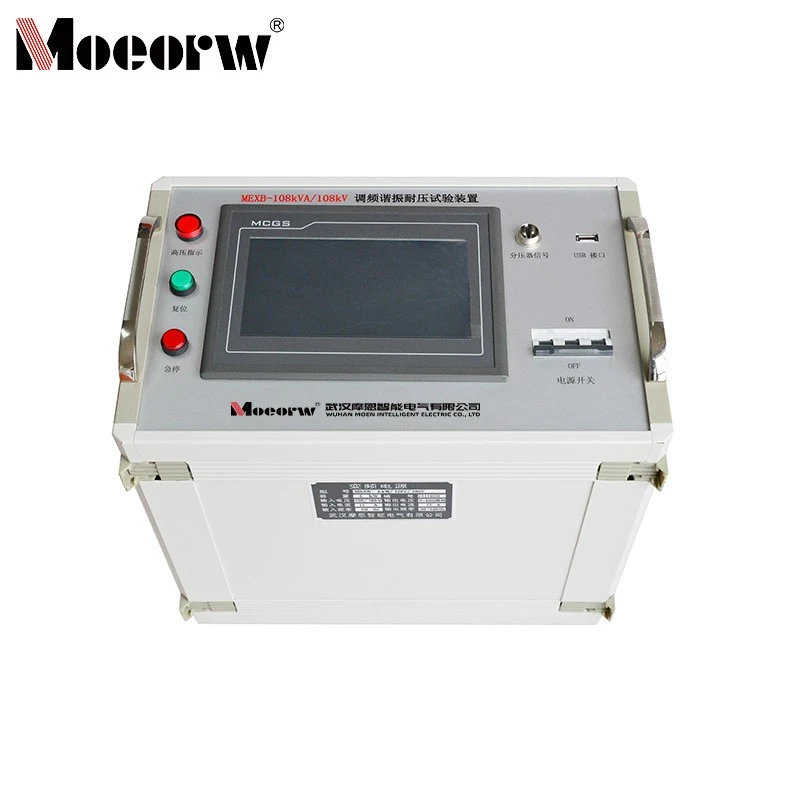

Tek Değişken Frekanslı Güç Kaynağı
Nominal Güç	6kW;
Giriş Gerilimi	Üç-faz 380V veya Tek-faz 220V ±%5, 50Hz
Çıkış Gerilimi	Ayarlanabilir 0–400V
Çıkış Frekansı	30–300 Hz
Ayarlanabilir	0,1Hz adımlar
Frekans Kararsızlığı	%0,02'den az veya buna eşit
Çıkış Akımı	0–15A

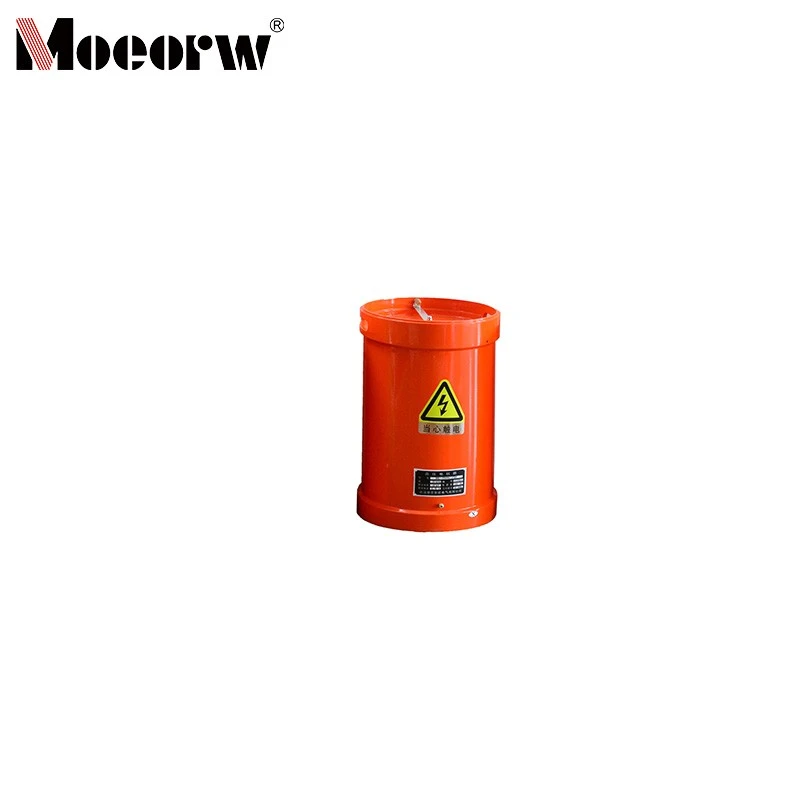

Yüksek-gerilim reaktörleri (toplam dört ünite):
Nominal çalışma voltajı	27kV
Nominal çalışma akımı	1A
Nominal endüktans	110H
Sürekli çalışma süresi	60 dakika
Sıcaklık artışı	<65K
Çalışma frekansı	30~300Hz
3. Uyarma transformatörü (bir ünite)
Nominal kapasite	6kVA
Giriş Gerilimi	400V
Çıkış Gerilimi	1.5/3/6kV
Çıkış Akımı	4/2/1A
Kapasitif Bölücü (Bir ünite)
Öz-Kapasitans	1000pF
Nominal Gerilim	100kV
Çalışma Frekansı	30–300 Hz
Belirsizlik	1.5%
Nominal Gerilim	100kV/1000pF
Kompanzasyon Kondansatörü (bir ünite) (çıkış 35kV)
Öz{0}}kapasitans	10000pF
Nominal gerilim	70kV
Çalışma frekansı	30–300 Hz
Belirsizlik	1.5%

Ürün özelliği ve uygulaması

1. Gerekli güç kaynağı kapasitesi önemli ölçüde azalır. Seri rezonans güç kaynakları, rezonans reaktörü ile test numunesinin kapasitansı arasındaki rezonans yoluyla yüksek voltaj ve büyük akım üretir. Tüm sistem içerisinde güç kaynağının yalnızca aktif güç tüketimi kısmını sağlaması gerekir. Bu nedenle test için gereken güç, test kapasitesinin yalnızca 1/Q'sidir.

2. Ekipmanın ağırlığı ve hacmi önemli ölçüde azalır. Seri rezonans güç kaynakları, hantal yüksek-güç voltajı regülatörlerini ve geleneksel yüksek-güç gücü-frekans test transformatörlerini ortadan kaldırır. Üstelik rezonans uyarım güç kaynağı, test kapasitesinin yalnızca 1/Q'sunu gerektirir ve sistem ağırlığını ve hacmini-tipik olarak geleneksel test ekipmanının 1/10 ila 1/30'una kadar büyük ölçüde azaltır.

3. Geliştirilmiş çıkış voltajı dalga biçimi. Rezonans güç kaynağı bir rezonans filtre devresi olarak işlev görür ve yüksek-kaliteli sinüzoidal dalga biçimi üretmek için çıkış voltajı bozulmasını etkili bir şekilde azaltır. Bu, harmonik tepe noktalarının neden olduğu test numunelerinin hatalı bozulmalarını önler.

4. Arıza noktalarında ciddi kısa-devre akımı yanık hasarını önler. Seri rezonans modunda, test numunesindeki bir yalıtım zayıflığı bozulduğunda devre hemen bozulur ve döngü akımının hızlı bir şekilde normal test akımının 1/Q'suna düşmesine neden olur. Buna karşılık, paralel rezonans veya test transformatörleri kullanılarak yapılan dayanım gerilimi testleri sırasında, arıza akımı anında onlarca kez yükselir. İkisi karşılaştırıldığında, kısa-devre akımı arıza akımından yüzlerce kez farklılık gösterir. Bu nedenle seri rezonans, arıza noktasında ciddi kısa-akım yanığı hasarı riski olmadan izolasyon zayıflıklarını etkili bir şekilde tespit eder.

5. Kurtarma aşırı gerilimi oluşmaz. Test numunesi bozulduğunda rezonans koşullarının kaybı, yüksek voltajın anında kaybolmasına ve arkın anında sönmesine neden olur. Gerilimin geri kazanılması süreci uzatılarak, atlama gerilimine tekrar ulaşılmadan önce gücün kesilmesi için yeterli süre tanınır. Bu geri kazanım, enerji birikiminin aralıklı bir salınım süreci olup, uzatılmış süresi ve herhangi bir geri kazanım aşırı geriliminin tamamen yokluğu ile karakterize edilir.

Prodüksiyon ayrıntıları

1. 10kV ve 35kV Kablo AC Dayanım Gerilimi Testi

2. 35kV Ana Trafo AC Dayanım Gerilimi Testi

3. 10kV ve 35kV Şalt Cihazları, İzolatörler, Baralar ve Diğer Trafo Merkezi Ekipmanları için AC Dayanım Gerilimi Testi

4. 10.5kV Termal Jeneratör AC Dayanım Gerilimi Testi

Şirket Nitelikleri

SSS

1)MEXB-W108kVA/108kV Değişken Frekans Serisi Rezonans Dayanım Gerilimi Test Cihazının temel bileşenleri nelerdir?

Yanıt: Temel bileşenler arasında değişken frekanslı bir güç kaynağı, uyarma transformatörü, yüksek-voltaj reaktörleri (toplamda dört ünite), kapasitif voltaj bölücü, dengeleme kapasitörleri ve bir dizi test kablosu bulunur. Bu bileşenler AC dayanım voltajı testini gerçekleştirmek için birlikte çalışır.

2)MEXB-W108kVA/108kV Değişken Frekans Serisi Rezonans Dayanım Gerilimi Test Cihazı hangi çalışma modlarını sunar ve hangi kullanım gereksinimlerini karşılar?

Cevap: Cihaz üç çalışma moduna sahiptir: tam otomatik mod, manuel mod ve otomatik-manuel voltaj ayarlama-arttırma modu. Bu modlar, kullanıcıların-sahadaki test koşullarına ve operasyonel tercihlere göre esnek bir şekilde seçim yapmasına olanak tanıyarak test verimliliğini ve uyarlanabilirliğini etkili bir şekilde artırır.

3)MEXB-W108kVA/108kV Değişken Frekans Serisi Rezonans Dayanım Gerilimi Test Cihazı kullanılırken hangi temel güvenlik gereksinimlerine uyulmalıdır?

Yanıt: Temel güvenlik gereksinimleri şunları içerir: Yalnızca ürüne özel, teknik özellikleri karşılayan güç kablosunu kullanın; ekipmanın topraklama terminali güvenilir bir şekilde topraklanmalı ve giriş/çıkış terminallerini bağlamadan önce topraklama doğrulanmalıdır; test uçları, canlı terminallere keyfi olarak bağlanmamalı veya bağlantıları kesilmemelidir; cihaz kapağı olmadan, nemli koşullarda veya patlayıcı ortamlarda çalıştırılması yasaktır; şüpheli arızalar meydana gelirse ekipman üreticinin bakım personeli tarafından incelenmelidir-sökmeyin veya çalışmaya devam etmeyin.
