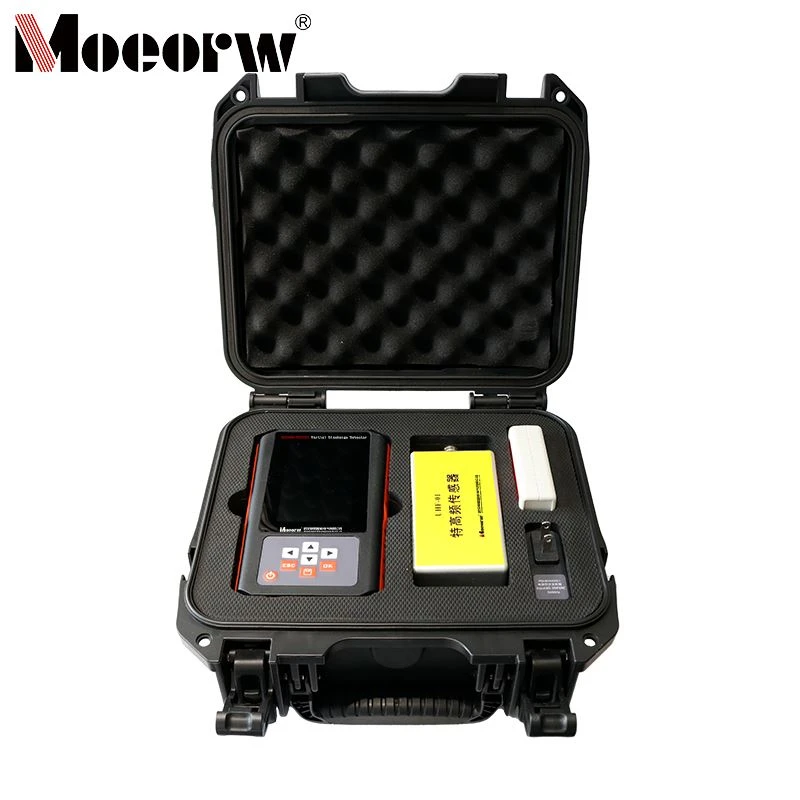

Trafo Kısmi Deşarj Test Cihazı

Ürün Tanıtımı

Bu çok işlevli el tipi canlı{0}}hat algılama cihazı, toprak voltajı, ultrasonik ve ultra-yüksek frekans algılama tekniklerini kullanarak güç ekipmanındaki kısmi deşarj koşullarını değerlendirir. Kısmi deşarj genliği, PRPS, PRPD, sürekli, uçuş, darbe, faz ve dalga biçimi spektrumları sağlayarak güç ekipmanındaki kısmi deşarj olaylarının verimli bir şekilde değerlendirilmesine olanak tanır. Transformatörler, reaktörler, GIS, halka ana üniteler, şalt cihazları ve benzeri cihazlar gibi güç ekipmanları, bunu canlı kısmi deşarj tespiti için kullanabilir.

Ürün Parametresi (şartname)

Ana bilgisayar parametreleri

ev sahibi	Elde taşınan tasarım, düşmeye karşı direnci artırmak için çift-taraflı kauçuk kaplamalı, ABS ve fiberglastan yapılmış bir kabuk içerir.
monitör	4,3-inç 480 x 800 yüksek çözünürlüklü ekran.
dokunmatik ekran	Kapasitif ekran
Ana Sistem	Ana bilgisayar bir Linux sistemi kullanıyor ve 4G ve WiFi internet erişimini destekleyen ağ bağlantısına sahip.
Bellek kapasitesi	8G
Ana ünite boyutu	181x107x36mm
Ana ünite ağırlığı	0,45 kg
Güç kaynağı yöntemi	Pil voltajı düşük olduğunda veya uzun süre işlem yapılmadığında otomatik olarak kapanan yerleşik-şarj edilebilir lityum pile sahiptir.
Şarj yöntemi	Tip-C bağlantı noktası 5V/2A şarj.
Şarj süresi	5 saat
Bekleme süresi	12 saat
Çalışma ortamı	Sıcaklık: -5-55 derece; Nem: %0-90

AE tespiti

İletişim ultrason frekans aralığı	20kHz-300kHz
Temassız-ultrason tepe frekansı	40kHz
Algılama hassasiyeti	0,1mV
Ölçüm aralığı	0.1mV-1V
Kazanmak	Ayarlanabilir üç kazanç düzeyine sahiptir: ×100, ×10 ve ×1.

Uzaktan ultrasonik odaklama cihazı (isteğe bağlı)

Uzaktan ultrasonik tepe frekansı	40kHz
Test mesafesi	0~50 metre
lazer işaretçi	Kırmızı lazer işaretleyici konumlandırma fonksiyonuyla donatılmıştır
Hedefleme işlevi	Boşaltma noktasının hassas bir şekilde konumlandırılmasını sağlayan iki-aşamalı bir hedefleme işlevine sahiptir.
Algılama hassasiyeti	0,1mV
Ölçüm aralığı	0.1mV-1V

UHF tespiti

Frekans aralığı	300~1500MHz
Ölçüm aralığı	0~80dB
Ölçüm doğruluğu	1dB
Kontrol edilebilir frekans bandı	Qualcomm, Düşük{0}}geçiş, Tüm-geçiş
Kazanç ayarlanabilir	Ayarlanabilir kazanç açma ve kazanç kapatma fonksiyonlarına sahiptir.

TEV testi

Frekans aralığı	3~100MHz
Ölçüm aralığı	0~80dB
Ölçüm doğruluğu	1dB
Ölçüm hatası	±1dB

Fonksiyonel göstergeler

Sistem Modu	Bir ana ünite, sensörler ve bir sinyal koşullayıcıdan oluşur. Ana ünite ve sinyal koşullayıcı kablosuz olarak bağlanırken, sinyal koşullayıcı ve sensörler kabloludur. Ana ünite, test kontrolü ve veri görüntüleme için kullanılan el tipi bir cihazdır.
İletişim yöntemleri	WIFI/Bluetooth ve Tip-C bağlantı noktası içerir.
Veri dışa aktarma işlevi	Veri aktarımı için bir TYPE-C arayüzüne sahiptir ve veri kablosunu bağlayarak verileri doğrudan bilgisayarınıza kopyalamanıza olanak tanır.
RFID işlevselliği (isteğe bağlı)	RFID okuma ve yazma işlevlerine sahiptir ve sahadaki radyo frekans kartlarını- okuyabilir ve yazabilir.
Senkronizasyon yöntemi	Dahili senkronizasyon, kablosuz güç senkronizasyonu ve optik senkronizasyon işlevlerine sahiptir.
Akıllı senkronizasyon	Akıllı güç frekansı senkronizasyonunu destekler. Kısmi bir deşarj sinyali tespit edildiğinde cihaz, algılama spektrumunun elektrik şebekesi frekansı ile senkronize olmasını sağlamak için yapay zeka teknolojisi aracılığıyla elektrik şebekesinin güç frekansını otomatik olarak belirleyebilir.
Ultrasonik sensör yöntemi	Havacılık fişi arayüzünü benimser ve sensör pasif bir kontak sensörüdür.
Ultrasonik test	Dalga formu spektrumu, faz spektrumu, sürekli mod ve uçuş modu gibi spektrum algılama fonksiyonlarına ve ayrıca akıllı teşhis ve tanıma fonksiyonlarına sahiptir. Sürekli ve tek kullanım arasında geçiş yapma işlevi vardır. Dalga biçimi modunda döngü sayısı 1'den 10'a kadar ayarlanabilir. Doğrusal olarak ayarlanabilen kapı açma ve kapama sürelerine sahiptir.
kulaklık	Ultrasonik algılama sinyali, insan kulağının duyabileceği bir frekans aralığına dönüştürülebilir. Ana ünite, test personelinin sinyalin sesini gerçek zamanlı olarak duyabilmesi için kulaklıklara bağlanabilir.
UHF tespiti	PRPD ve PRPS grafikleri, genlik modları ve dönem algılama işlevlerinin yanı sıra veri depolama ve ekran kayıt özelliklerine sahiptir. Ana ünitede ayrıca grafik görüntüleme ve ekran kaydı oynatma işlevleri bulunur.
SD kart	SD kartın akıllı biçimlendirmesini gerçekleştirebilen yerleşik bir-SD kart ve SD kart yönetimi işlevine sahiptir.
Enstrüman kendi kendine-testi	Enstrümanın bir kendi kendini-test etme işlevi vardır.
Durum Izgarası yükleme protokolü (isteğe bağlı)	Bluetooth iletişim modülüyle donatılan cihaz, Bluetooth aracılığıyla iç ve dış ağlardaki mobil terminallerle standart bir şekilde etkileşime girebilir.
Dil desteği	Birden fazla dili destekler ve Çince ile İngilizce arasında geçiş yapılmasına olanak tanır.
Uzaktan yükseltme	Ana bilgisayarın uzaktan akıllı yükseltme işlevi vardır.

Ürün özelliği ve uygulaması

• Transformatörler, reaktörler, GIS, halka ana üniteler ve şalt cihazları gibi güç ekipmanlarında farklı voltaj seviyelerinde canlı kısmi deşarj tespiti için uygundur.

• Deşarj genliğini, tipini ve ciddiyetini etkili bir şekilde belirlemek için kısmi deşarj genlik spektrumları, periyodiklik spektrumları, faz spektrumları, dalga formu spektrumları ve PRPS/PRPD spektrumları dahil olmak üzere birden fazla analiz yöntemi sağlar.

• Gerçek-zamanlı izleme, kısmi deşarj sinyali değişikliklerinin sezgisel olarak gözlemlenmesine olanak tanır.

• Dahili senkronizasyon, kablosuz senkronizasyon ve optik senkronizasyon dahil olmak üzere çok fazlı senkronizasyon yöntemleri içerir ve cihazın fazının- sahadaki güç frekansı fazıyla hizalanmasını sağlar.

• Akıllı güç frekansı senkronizasyonunu destekler. Kısmi deşarj sinyallerini tespit ederken cihaz, yapay zeka teknolojisini kullanarak şebekenin güç frekansını otomatik olarak tanımlar ve tespit spektrumunun şebeke frekansıyla senkronize olmasını sağlar.

• Tespit verilerinin birleşik analizi ve yönetimi için veri yönetimi ve analiz yazılımıyla donatılmıştır.

• Veri analiz yazılımı, vaka spektrumu arşivlerinin organize bir şekilde sınıflandırılması için spektrum kitaplığı yönetimini içerir.

• Deşarj şiddeti değerlendirmesi için üç-renkli (sarı, yeşil, kırmızı) gösterge sistemine sahiptir.

• Veri depolama özelliği, kısmi deşarj tespit verilerinin, ekipman bilgilerinin yanı sıra dedektör içinde eşzamanlı olarak kaydedilmesine olanak tanır.

Prodüksiyon ayrıntıları

Farklı voltaj seviyelerinde transformatörler, reaktörler, GIS, halka ana üniteler, şalt cihazları vb. gibi güç ekipmanlarında canlı kısmi deşarj tespiti için uygundur. İç ve dış mekanlarda kullanılabilir (zorlu ortamlardan kaçının).

Şirket Nitelikleri

SSS

1)MOEORW-W5060E Kısmi Deşarj Dedektörünün temel algılama yöntemleri nelerdir?

Cevap: Bu cihaz, elektrikli ekipmanlarda kısmi deşarj tespiti için üç temel tespit yöntemini kullanır:
Ultra-Yüksek Frekans (UHF) Algılama Yöntemi: Sensörler aracılığıyla kısmi deşarjların oluşturduğu 300MHz–3GHz UHF elektromanyetik dalga sinyallerini yakalar;
Akustik Emisyon (AE) Tespit Yöntemi: Akustik basınç değişimleri yoluyla deşarj yoğunluğunu çıkararak, deşarjlar tarafından üretilen ultrasonik sinyalleri (20 kHz'in üzerinde) almak için sensörleri kullanır;
Geçici Toprak Gerilimi (TEV) Algılama Yöntemi: Ekipmanın metal kasası üzerinden kısmi deşarjlarla zemine iletilen geçici toprak gerilimi sinyallerini yakalar.

2)MOEORW-W5060E Kısmi Deşarj Dedektörünün kullanımına ilişkin temel güvenlik önlemleri nelerdir?

Cevap: Temel güvenlik önlemleri şunları içerir:
Yağmur, aşındırıcı gazlar, toz veya yüksek sıcaklıklar gibi zorlu ortamlarda kullanmaktan kaçının. Uygun korumayla iç/dış mekan kullanımına izin verilir;
Saha operasyonları, yüksek-voltajlı bileşenlerle güvenli mesafeyi koruyarak-yüksek voltajlı elektrikli ekipmanlara ilişkin ulusal ve uluslararası güvenlik düzenlemelerine uygun olmalıdır;
Cihaz, yüksek-kapasiteli bir lityum pil içerir. Patlama riskine yol açabileceği ve garantiyi geçersiz kılabileceği için izinsiz sökme işlemi kesinlikle yasaktır;
Cihazı yalnızca kapalıyken şarj edin. Şarj sırasında kısmi deşarj testi yapmayın. Uzun-süreli depolama için iki ayda bir yeniden şarj edin.

3)MOEORW-W5060E Kısmi Deşarj Dedektörü hangi faz senkronizasyon yöntemlerini destekler?

Cevap: Bu cihaz, algılama spektrumlarının sahadaki güç frekansı fazlarıyla hizalanmasını sağlamak için birden fazla faz senkronizasyon yöntemini destekler. Üç temel senkronizasyon yöntemini içerir: dahili senkronizasyon, kablosuz senkronizasyon ve optik senkronizasyon. Ek olarak, şebeke güç frekansını otomatik olarak algılamak için yapay zekayı kullanan-akıllı güç frekansı senkronizasyonu özelliğine sahiptir, algılama spektrumlarının şebeke frekansı ile hassas senkronizasyonunu sağlar ve çeşitli saha test senaryolarına uyum sağlar-.
