Kısmi Deşarj Kablosu Testi

MOEORW-WOHT35Kısmi Deşarj kablo testi

MOEORW-WOHT35 Kısmi Deşarj kablo testi

Tepe voltajı 60kV'a eşit veya daha büyük, kısmi deşarj konum doğruluğu %1, 10kV-220kV kabloların-tahribatsız testleri, hassas kusur konumu + izolasyon eskimesinin eşzamanlı değerlendirmesi.

Yalnızca 85 kg ağırlığında olan ve 8 saniyeden kısa sürede şarj olan bu ünite, 5 km'ye kadar kabloyu ölçerek araçla taşımayı kolaylaştırır. Düşük güç tüketimi, çeşitli saha koşullarına uyum sağlayarak devir, ön-test ve durum teşhisine yönelik tüm ihtiyaçları karşılar.

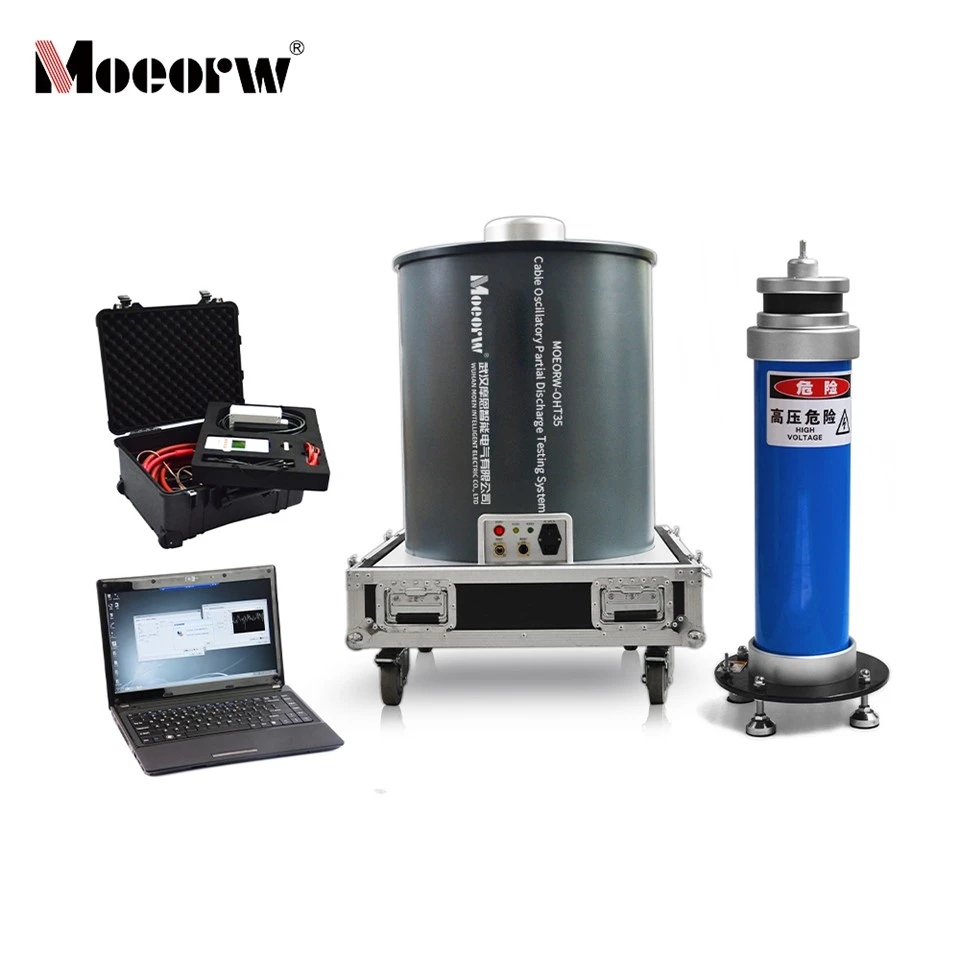

MOEORW- WOHT35PD kablo test ekipmanıöncelikle 35 kV kablo sistemlerini test etmek için kullanılır. MOEORW- WOHT35Pd Kablo Testitest sahasında 60 kV'a kadar tepe salınım voltajı ve 42,4 kV'a kadar etkin değer üretir. Cihaz kompakt ve hafif olup, standart bir araçla herhangi bir test noktasına taşınmasına olanak sağlar. Test edilen kabloya bağlı olarak bu cihaz, birkaç kilometre uzunluğa kadar olan kabloları test edebilir.

Aşağıdaki güvenilir testler sağlanabilir.

●Kurulum arızası

● Yanlış kablo döşemesinden kaynaklanan kusurlar

● Kablo bağlantılarındaki kusurlar

Eskimeye bağlı olarak kablo malzemesindeki değişiklikler

Basit bir "başarılı" veya "başarısız" testinin çok ötesinde, salınımlı güç kaynağı testi, yalnızca varlık yönetimi sağlamakla kalmayıp aynı zamanda güç şebekesinin daha iyi çalışmasına yardımcı olan gelişmiş bir bakım aracıdır.

 Gelişmiş testler: 10kV-220kV kablolar üzerinde tahribatsız testler gerçekleştirmek için salınımlı dalga kısmi deşarj algılama ve konum teknolojisini benimser. Kusurları doğru bir şekilde tespit edebilir ve yalıtımın eskimesini değerlendirebilir ve bilgi miktarı geleneksel basınç testinden çok daha fazladır.

 Son derece uyarlanabilir: Öncelikle 60kV'a kadar tepe salınım dalgasıyla 35kV kablo testi için tasarlanmıştır, birkaç kilometre uzunluğundaki kabloları 0,05μF-4μF kapasitans uyumluluğuyla test edebilir;

 Mükemmel doğruluk: Kısmi deşarj testi aralığı 1pC-200nC, kablo uzunluğunun %1'i konumlandırma doğruluğu, dielektrik kayıp açısı tanδ testi %0,1-%10, bant genişliği otomatik olarak seçilebilir;

 Yüksek verimlilik ve rahatlık: şarj süresi < 8 saniye, düşük güç tüketimi, küçük boyut, toplam ağırlık yalnızca 85 kg, araçla herhangi bir yere taşınabilir;

 Kapsamlı işlevler: Kablo devri, ön-test ve operasyonel durum teşhisi için uygundur; kurulum, kablolama, aksesuarlar ve eskime gibi çeşitli kusurları tespit edebilir ve enerji şebekesi varlık yönetimine yardımcı olabilir.

● Güç kablolarının devir teslim testi için kullanılır: kablonun taşınması veya kurulumu sırasında olası tehlikeleri tanımlamak ve hattın emniyetli ve güvenilir şekilde çalışmasını sağlamak için.

● Güç-kabloları için ön test: bakım ve kurulum sonrasında kablo sonlandırmalarının ve ara bağlantıların kalitesini doğrulamak için.

● Çalıştırma kablolarının durum teşhisi: Güç kablolarındaki kısmi deşarj ve dielektrik kaybı ölçülerek, çalıştırma kablolarının durumu tahmin edilir ve uzun-süreli çalışma sonrasında kabloların yalıtım durumu belirlenir. Bu, bakımın bilimsel olarak planlanmasına olanak tanıyarak kabloların çalışma verimliliğini ve güvenilirliğini artırır. Kablolardaki çeşitli yerel kusurları etkili bir şekilde algılar ve doğru bir şekilde bulur.
