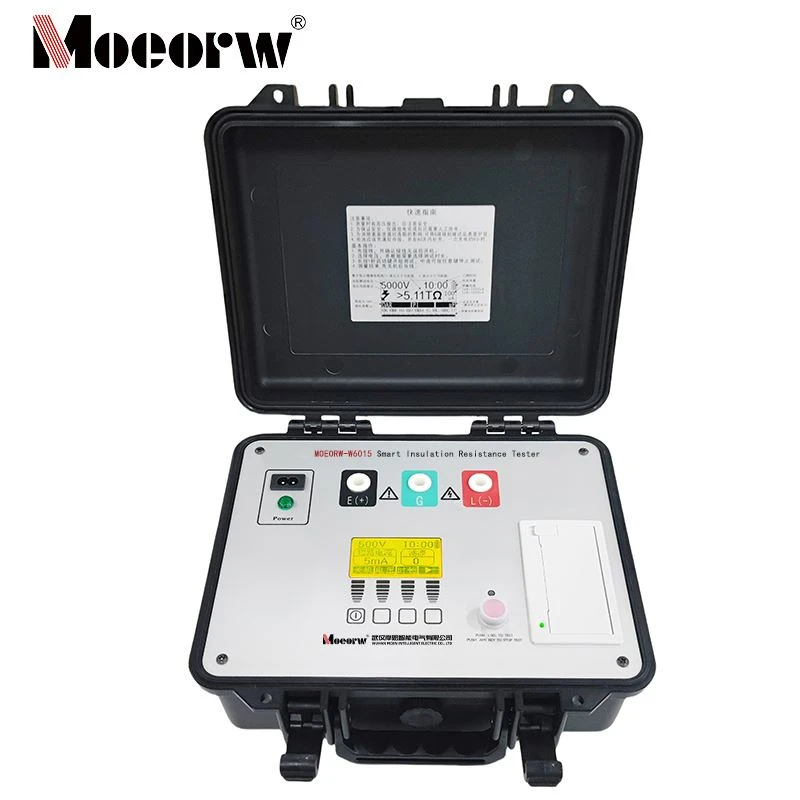

15kV Akıllı Yalıtım Direnci Test Cihazı

Ürün Tanıtımı

MOEORW-W6015 Akıllı Yalıtım Direnci Test Cihazı, 7 voltaj aralığı ve manuel voltaj ayarlama özelliği ve maksimum 3TΩ test kapasitesiyle IEC güvenlik standartlarıyla uyumludur. Pil veya AC yoluyla ikili güç kaynağını destekler, polarizasyon indeksini ve soğurma oranını otomatik olarak hesaplar, güçlü-parazit önleme performansı sunar ve kapasitif test numunelerini otomatik olarak boşaltır. Tamamen İngilizce ekran, kullanıcı dostu bir çalışma-sağlayarak, onu ekipman yalıtım performansı testi ve bakımında güç ve endüstriyel uygulamalar için uygun hale getirir.

Ürün Parametresi (şartname)

Güvenlik Özellikleri	IEC 61010-1 CAT.IV 600V Kirlilik Seviyesi 2 IEC 61326 EMC spesifikasyonu; Test, kontrol ve muayene için elektrikli ekipmanlar IEC60529 IP64 (dış kasa kapalı)
AC güç kaynağı	220V ± %10, 50/60 HZ, 20 VA
Pille çalışan	16,8V lityum - iyon pil
Pil ömrü	20000V@ yüksüz, yaklaşık 4 saat
Boyutlar (U x G x Y)	270270170mm
Ağırlık	3,5 kilo
Test voltajı doğruluğu	Nominal değerin %100 ila %110'u.
Gerilim ölçüm doğruluğu	5% +10V
Akım ölçüm aralığı	10mA
Akım ölçüm doğruluğu	%5 ± 0,2nA
Kısa-devre akımı	2 ila 5mA, ayarlanabilir çıkış (10mA kısa-devre akımı özelleştirilebilir).
Kapasitans test aralığı	20 uF
Kapasitans test doğruluğu	%15 +0.03uF
Yalıtım direnci test aralığı ve doğruluğu (Sıcaklık	23 ± 5 °C, Bağıl Nem;45 – 75% RH

Menzil Kesinlik	500V	1000V	2500V	5000V	10000V	15000V
belirtilmemiş	<1M	<1M	<1M	<1M	<1M	<1M
5%	1M -10G	1M -20G	1M -100G	1M -100G	1M -200G	/
20%	/	/	/	/	/	300G -3T
belirtilmemiş	> 100G	> 200G	> 1T	> 1T	> 2T	> 3T

Ürün özelliği ve uygulaması

Maksimum 3TΩ test kapasitesi ve manuel olarak voltaj uygulama seçeneği ile MOEORW-W6015 Akıllı Yalıtım Direnci Test Cihazının yedi aralığı vardır: 500V, 1000V, 2500V, 5000V, 10000V ve 15000V.

Tasarım sırasında güvenlik düzenlemelerine sıkı sıkıya bağlı kalındı.

Yalıtım direnci aralığı: 3TΩ @ 15kV.

● 5 mA'ya kadar ayarlanabilen kısa-devre akımı (10 mA'ya kadar kısa-devre akımına sahip özelleştirilebilir çeşitler mevcuttur).

Kaçak akım ve kapasitans ölçülür; polarizasyon indeksi (PI) ve dielektrik soğurma oranı (DAR) test verileri otomatik olarak gösterilir; üstün -parazit önleme özelliği, 2 mA'ya kadar parazit akımlarında bile test doğruluğunu korur.

● Kapasitif test numuneleri için hızlı deşarj; Cihaz, kablo testi sırasında otomatik hızlı deşarj sağlayarak insan deşarjı ihtiyacını ortadan kaldırır.

● Çift güç seçenekleri: 20.000V yüksüz-de, bir lityum-iyon pil 4 saate kadar çalışabilir. kullanım sırasında şarj edilmesini sağlar. Elektrik kesintileri sırasında otomatik olarak AC'den akü gücüne dönüşür.

● Simüle edilmiş yalıtım direnci sütunları,-anlaşılması-kolay Çince istemlerle birlikte tamamen Çince olarak açıkça görüntülenir.

Sigorta atması bildirimi gibi kapsamlı koruyucu özellikler, dijital filtreleme işlevi sayesinde harici parazitlerin neden olduğu ekran değişikliklerini azaltır.

Prodüksiyon ayrıntıları

Güç Sistemleri:Enerji santralleri ve trafo merkezlerindeki yüksek-gerilim iletim kabloları ve dağıtım ekipmanlarının yanı sıra jeneratörler, transformatörler ve yüksek-yüksek gerilim devre kesicilerinin yalıtım testi ve denetimi;

Endüstriyel Üretim:Değişken frekanslı sürücüler, motorlar ve takım tezgahları gibi elektrikli makinelerin fabrika kabul testleri, düzenli bakımı ve sorun giderme işlemleri;

İnşaat Projeleri:Dağıtım panelleri, aydınlatma/güç sistemleri ve elektrik devreleri için yalıtım performansının kabul testleri;
Elektrik testi, sızıntı akımı ve izolasyon direnci gibi izolasyon malzemeleri ve elektronik bileşenlere yönelik parametrelerin laboratuvarda kalibre edilmesini içerir;

Ek Kullanımlar:Kimyasallar ve demiryolları gibi sektörlerdeki elektrikli ekipmanların yalıtım durumunun değerlendirilmesi (kapasitif test örnekleri ve yüksek-parazit ayarları için idealdir).

Şirket Nitelikleri

SSS

1)MOEORW-W6015 Akıllı Yalıtım Direnci Test Cihazı, yüksek gerilim kablolarını test ettikten sonra manuel deşarj gerektirir mi?

Cevap: Hayır. Bu cihaz, kapasitif test numuneleri için hızlı deşarj özelliğine sahiptir. Kabloları veya diğer kapasitif numuneleri test ederken cihaz, manuel müdahaleye gerek kalmadan otomatik olarak hızlı deşarj gerçekleştirir. Bu, test sürecini basitleştirirken operasyonel güvenliği sağlar.

2)MOEORW-W6015 Akıllı Yalıtım Direnci Test Cihazının güç kaynağı özellikleri nelerdir?

Cevap: Cihaz iki güç seçeneğini destekler:
1. 16.8V lityum-iyon pil güç kaynağı, yüksüz koşullar altında 20000V'ta 4 saate kadar çalışma sağlar; İkincisi, kullanım sırasında şarj edilmesini sağlayan 220V±%10 AC güç kaynağı. Elektrik kesintisi durumunda cihaz, kesintisiz test sağlamak için otomatik olarak AC'den pil gücüne geçer.

3)MOEORW-W6015 Akıllı Yalıtım Direnci Test Cihazı ile yüksek yalıtım direnci ölçülürken, yüzey kaçak akımının test sonuçları üzerindeki etkisi nasıl en aza indirilebilir?

Cevap: Yüksek yalıtım direncini ölçerken, test numunesinin iki ölçüm terminali arasındaki yüzeye iletken bir koruyucu halka yerleştirin. Bu koruyucu halkayı test uçlarını kullanarak cihazın G terminaline (koruyucu halka terminali) bağlayın. Bu, yüzey kaçak akımının neden olduğu ölçüm hatalarını ortadan kaldırmak ve testin doğruluğunu sağlamak için düşük-yan voltaj koruma fonksiyonunu kullanır. Cihaz kalibrasyonu sırasında, doğru kalibrasyonu sağlamak için G terminalini direnç kutusunun G terminaline bağlayın.
