DC Dayanım Gerilimi Test Cihazı

MOEORW-WGV43 DC Yüksek-Gerilim Jeneratörü (aynı zamanda DC hipot test cihazı, yüksek-voltaj DC güç kaynağı, DC dayanım gerilimi test cihazı ve tutucu DC test cihazı olarak da bilinir), elektrik enerjisi endüstrisi standardına uygun olarak şirketimiz tarafından bağımsız olarak geliştirilen yeni bir-nesil taşınabilir yüksek-voltaj DC test cihazıdır. DL/T848.1-2004. Bu model, 400kV nominal çıkış voltajına, 3mA nominal çıkış akımına ve 1200W nominal güce sahiptir; özellikle yüksek voltajlı elektrikli ekipmanın DC dayanım voltajı testi ve kaçak akım ölçümü için tasarlanmıştır.

Cihaz, PWM darbe-genişlik modülasyon teknolojisi ve yüksek-güçlü IGBT cihazlarıyla birleştirilmiş yüksek-frekans voltaj-çarpma devresini kullanır ve yüksek-verimli, kompakt DC yüksek-voltaj çıkışı sağlar. Ünitenin tamamı bir kontrol kutusu ve bir voltaj-çarpıcı silindirden oluşur; bu silindir, yerinde montaj için hiçbir alet gerektirmeyen hızlı-tak bağlantı sistemiyle bağlanır ve kurulum ve sökme işlemleri 2 dakikadan kısa sürede tamamlanır.

Yüksek nominal voltajı (400kV), kararlı çıkış akımı ve hassas kontrolü sayesinde bu ürün aşağıdaki tipik saha uygulamaları için uygundur-:

• Trafo Merkezi Önleyici Testi: Durdurucu valf plakalarının eskimesini ve nem emilimini değerlendirmek için 110kV ve 220kV voltaj seviyelerinde çinko-oksit parafudrların DC 1mA referans voltajının (U₁mA) ve 0,75U₁mA kaçak akımının ölçülmesi.
• Güç Kablolarının DC Dayanım Gerilimi Testi: Ana yalıtımın DC yüksek gerilimi altında olduğunu doğrulamak ve kaçak akım eğilimlerini takip etmek için 110kV ve üzeri XLPE (çapraz-bağlı polietilen) kablolar üzerinde DC dayanım gerilimi testleri gerçekleştirmek, nüfuz eden izolasyon kusurlarının mevcut olup olmadığını belirlemeye yardımcı olmak.
• Büyük Transformatörlerin DC Dayanım Gerilimi Testi: 110kV/220kV güç transformatörlerinin yüksek/düşük gerilim sargılarında ve yalıtım burçlarında DC kaçak akımının ölçülmesi, transformatörün genel yalıtım durumunu kapsamlı bir şekilde değerlendirmek için yalıtım direnci testiyle birleştirilir.
• Jeneratör Stator Sargılarının DC Dayanım Gerilimi Testi: Yuva yalıtımı ve uç yalıtımındaki yerel kusurları tespit etmek için hidroelektrik veya turbo jeneratörlerin stator sargıları üzerinde DC dayanım gerilimi ve kaçak akım ölçümlerinin yapılması.
• Yüksek-Gerilim Anahtarlama Donanımı ve GIS Ekipmanlarının Test Edilmesi: SF6 devre kesicilerin, ayırıcıların ve GIS (gaz-yalıtımlı anahtarlama donanımı) kurulumlarının yalıtkan çekme çubukları ve destek izolatörleri üzerinde DC dayanım gerilimi kontrollerinin gerçekleştirilmesi.
• Rüzgar/PV Güç İstasyonlarında Yüksek-Gerilim Ekipman Testi: 35kV/110kV kollektör hatlarının, kutu-tipi transformatörlerin yüksek-yan kablolarının ve rüzgar santrali yükseltme trafo merkezlerindeki tutucuların ve ayrıca fotovoltaik invertör istasyonlarının AC tarafındaki yüksek-gerilim ekipmanlarının yalıtım denetimi.
• Yüksek Gerilim{0}}Elektrikli Ekipmanların Fabrika ve Devir Teslim Testleri: Yüksek gerilim şalt cihazları, yalıtkanlar, burçlar ve diğer elektrikli ekipman üreticileri için fabrika dayanım gerilimi denetimlerinin yanı sıra yeni inşa edilen trafo merkezlerinin hizmete alınmasından önce devir teslim testleri.

1. Yasal Gereksinimleri Karşılayan Doğru Test Verileri
Gerilim ve Akım için Çift-Kanal Hassas Örnekleme: Kontrol kutusu, bağımsız bir gerilim geri besleme örnekleme devresi ve akım örnekleme amplifikasyon devresini içerir. Hem voltmetre hem de ampermetre ±(okunan değerin %1,0'i ± 2 hane) doğruluğunu gösterir. 400kV aralığı için okuma hatası 4kV dahilinde kontrol edilir; bu,-sahadaki test kriterlerinin doğruluk gerekliliklerini fazlasıyla aşar. Her ünite sevkıyattan önce ayrı ayrı kalibre edilir ve bir metrolojik kalibrasyon sertifikasıyla birlikte gelir; bu, test verilerinin orijinal ve geçerli olmasını, ikincil düzeltmeye gerek kalmadan test raporlarına doğrudan girilmeye hazır olmasını sağlar.

Dalgalanma Katsayısı %0,5'ten az veya buna eşit: Çok-aşamalı filtre kapasitörleriyle birleştirilmiş yüksek-frekans voltajı-çarpma devresi, çıkış DC voltajının dalgalanma katsayısını %0,5 içinde tutar. Düşük dalgalanma, kaçak akım okumalarının AC artık bileşen parazitinden arınmış olduğu anlamına gelir. Bu, çinko-oksit aşırı gerilim koruyucuların mikroamper-seviyesindeki kaçak akımını (tipik olarak 10–50μA) ölçerken kritik öneme sahiptir; işaretçi salınımını veya dalgalanmadan kaynaklanan dijital ekran titremesini etkili bir şekilde önleyerek okumanın ilk denemede kilitlenmesini sağlar.

Özel 0,75U₁mA Tek-Anahtar Testi: Panelde çinko-oksit tutucu testi için özel olarak tasarlanmış özel bir sarı işlev düğmesi bulunur. Voltaj U₁mA değerine yükseltildiğinde, yalnızca bu düğmeye basmak, çıkış voltajını mevcut değerin %75'inde kilitleyen dahili bir donanım karşılaştırıcı devresini devreye sokar-manuel hesaplama veya potansiyometre ayarı gerekmez; doğruluk oranı %1,0'dan az veya buna eşittir. Bu işlev, düğmeyi tekrar tekrar ayarlama ve ölçek işaretleriyle görsel olarak hizalama gibi sıkıcı adımları ortadan kaldırarak, parafudr başına test süresini yaklaşık %40 azaltır. Ayrıca ayarlama hatalarından kaynaklanan voltajın yeniden yükselmesi ihtiyacını da ortadan kaldırarak sahada toplu testin verimliliğini önemli ölçüde artırır.

2. Çoklu Güvenlik Korumaları, Personel ve Ekipmanın Korunması
DIP Anahtar Ayarlı, Açık ve Sezgisel Aşırı Gerilim Koruması: Panelin sol tarafında, birimi kV cinsinden görüntülenen ondalık bir DIP anahtarı bulunur. Kullanıcılar koruma değerini ±%1 doğrulukla test voltajının 1,1 katına ayarlayabilir. DIP anahtarı ayarı bir bakışta net bir şekilde görülebilir; bir multimetre veya voltaj bölücü ile kalibrasyon gerektirmez- ve potansiyometre ayarlarıyla ilişkili "voltajı yükseltme → gözlemleme → ince-ince ayarlama" şeklindeki geleneksel yinelemeli süreci ortadan kaldırır. Çıkış voltajı ayarlanan değeri aştığında, koruma devresi 10 mikrosaniye içinde yanıt vererek yüksek-voltaj çıkışını keser ve voltajı otomatik olarak azaltır, hem test nesnesini hem de ekipmanın kendisini aşırı voltaj hasarından etkili bir şekilde korur.

Sıfır-Konum Koruması ve Yüksek-Voltaj Kapama Kilidi: Voltaj-düzenleyici potansiyometre, elektronik bir sıfır-konum algılama fonksiyonu içerir ve kırmızı yüksek-voltaj kapatma düğmesinin yalnızca potansiyometre sıfır konumdayken (saat yönünün tersine tamamen çevrilmiş) etkinleştirilmesini sağlar. Bu tasarım, operatörleri her voltaj yükselişinden önce potansiyometre konumunu onaylamaya zorlar, böylece potansiyometre sıfırda değilken yüksek-voltaj düğmesine basılması durumunda meydana gelebilecek ani çıkış voltajı atlamalarını önler-böylece ani voltaj dalgalanmalarından test nesnesinin (özellikle çinko-oksit dalgalanma önleyicilerin) zarar görmesini önler.

Özel Topraklama Kablolarıyla Tek-Nokta Topraklama Prensibi: Ünite standart olarak özel bir topraklama kablosu seti ile birlikte gelir; bu set, kontrol kutusu topraklama terminalinin, voltaj-çarpan silindir topraklama terminalinin, test nesnesi toprak terminalinin ve deşarj çubuğu toprak terminalinin tamamının toprak toprağına bağlanmadan önce tek bir noktada (test nesnesi toprağı) birleşmesini zorunlu kılar. Bu "tek-noktalı topraklama" yaklaşımı, çok-noktalı topraklama ile meydana gelebilecek toprak potansiyeli farkı geri tepmesi olasılığını ortadan kaldırır, kontrol kutusu içindeki düşük-voltaj devrelerinin hasar görmesini veya toprak döngüsü girişiminden kaynaklanan anormal yüksek-voltaj boşalmasını önler. Ürün kılavuzu, operatörler tarafından doğru şekilde uygulanmasını sağlamak için belirgin uyarılar ve kablo bağlantı şemaları içerir.

Büyük-Kapasitans Test Nesneleri için Özel Deşarj Çubuğu: Standart bir 100Ω/V dirençli deşarj çubuğu sağlanır. Kablolar ve büyük transformatörler gibi büyük-kapasitanslı test nesneleri için, operatörlerin öncelikle boşaltma çubuğunu yavaş yavaş test nesnesinin yüksek-voltaj terminaline yaklaştırması gerekir; böylece aralıklı hava iyonizasyon deşarjının (bir tıslama sesi eşliğinde) depolanan yükü yavaşça serbest bırakmasına izin verilir. Ancak voltaj güvenli bir seviyeye düştükten sonra kontak deşarjı yapılmalı ve ardından topraklama kablosu bağlanmalıdır. Bu deşarj yöntemi, büyük-kapasitans test nesnelerinin izolasyonunda ani doğrudan kısa devre deşarjından kaynaklanabilecek ani gerilimi etkili bir şekilde önler ve aynı zamanda deşarj çubuğunun kendisini yanmaya karşı korur.

3.-Sitede Güçlü Müdahale Reddi, Karmaşık Ortamlara Uyarlanabilir
Gerilim Negatif Geri Besleme Kapalı-Döngü Düzenlemesi: Çıkış gerilimi büyük-sinyal geri besleme teknolojisi kullanılarak, gerçek-zamanlı örnekleme, gerilim bölücü dirençler yoluyla gerilim çoğaltma silindirinin yüksek-gerilim ucunda-gerçekleştirilir. Sinyal optik olarak izole edilir ve karşılaştırma ve amplifikasyon için kontrol kutusuna geri beslenir, böylece PWM görev döngüsü dinamik olarak ayarlanır. Bu kapalı-döngü mimarisi, sahadaki güç kaynağının ±%10 oranında dalgalanması durumunda (örneğin, 198V'tan 242V'a), çıkış voltajı stabilitesinin %1'den düşük veya buna eşit kalmasını sağlayarak, sık sık operatör ayarlaması gerektirmeden uzun süreli dayanım testleri sırasında test voltajının sürekli olarak ayar noktasına yakın kalmasını sağlar.

Geniş Sıcaklık ve Nem Çalışma Aralığı: Ünitenin tamamı, 25 derecede (yoğuşmasız) %85'e kadar bağıl nem ile -10 derece ila +40 derece arasındaki ortam sıcaklığı aralığında çalışacak şekilde tasarlanmıştır. Gerilim-çarpma silindiri, harici olarak özel bir yalıtımlı, neme dayanıklı kaplamayla kaplanmış, epoksi fiberglas-takviyeli plastik (FRP) bir kabuk kullanır. Bu malzeme hidrofobik özellikler ve yüksek yüzey direnci sergileyerek yüksek nemli ortamlarda bile minimum yüzey sızıntısı akımı sağlar (yağmurdan sonra veya güneydeki erik yağmuru mevsimi sırasında dış mekan testleri gibi), yavaşlayan parlamayı etkili bir şekilde önler ve güvenilir yüksek voltaj çıkışı sağlar.

Yüksekliğe Uyarlanabilirlik ve Taşıma Koruması: Nominal çalışma yüksekliği 1500 metreye kadar olup, Çin'in düz ve engebeli bölgelerindeki trafo merkezlerinin büyük çoğunluğunun taleplerini karşılar. Gerilim-çarpma silindiri 1900 mm yüksekliğindedir ve katlanabilir destek ayaklarına sahiptir (200kV'un üzerindeki modeller için "Y" konfigürasyonunda konuşlandırılır), düz olmayan dış mekan yüzeylerinde (çakıl veya çim gibi) sabit, geniş-çaplı bir destek tabanı oluşturarak devrilme riskini en aza indirir. Ünitenin tamamı özel EPE (genişletilmiş polietilen) köpük-astarlı kutularda paketlenmiştir; gerilim-çarpma silindiri ve kontrol kutusu ayrı ayrı kutulanmıştır; nakliye sırasında sarsıntılara ve darbelere karşı etkili bir şekilde tamponlama yapar ve nakliye sırasında hasar oranlarını azaltır.

4. Sahada Kolay- Hareketlilik için Hafif Yapı

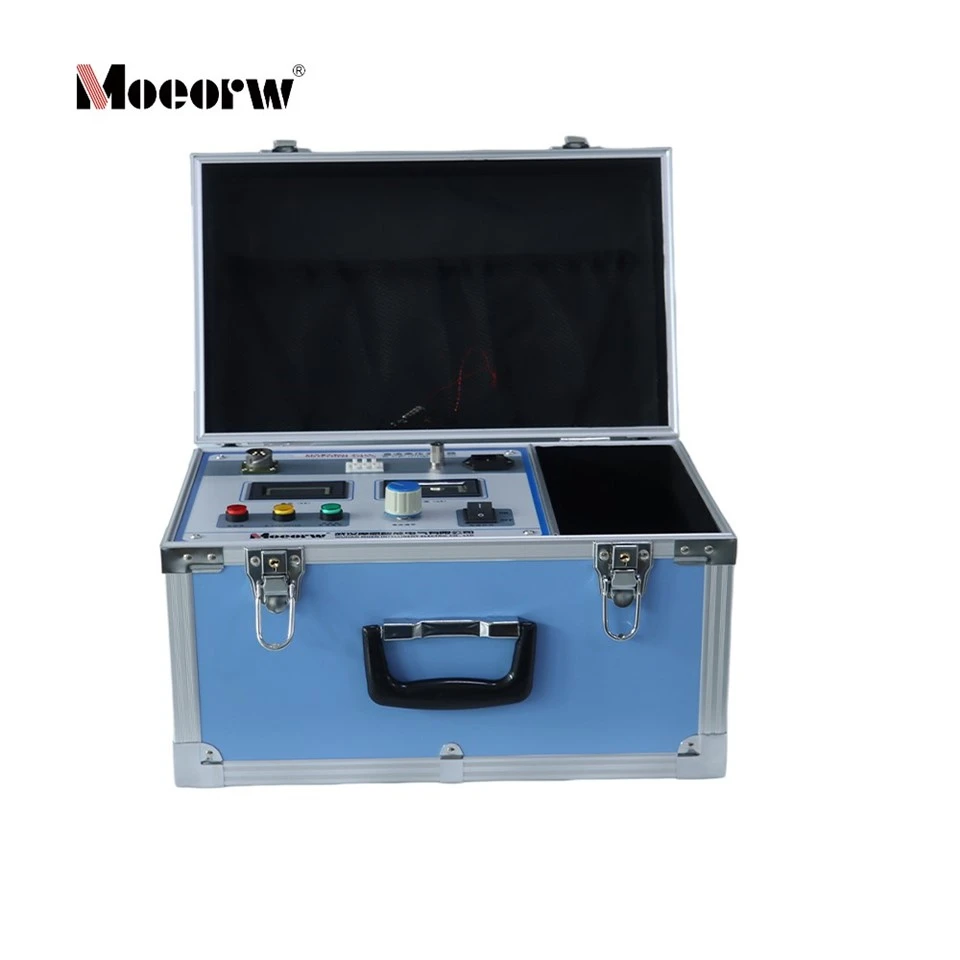

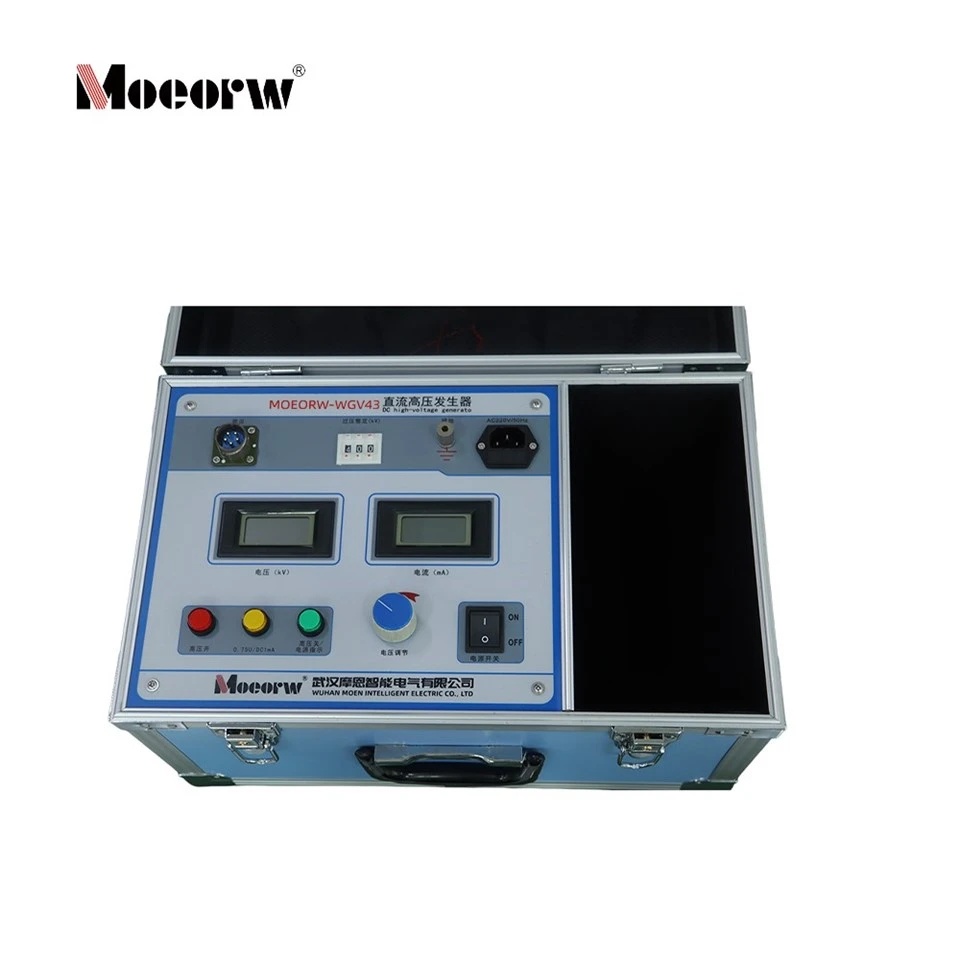

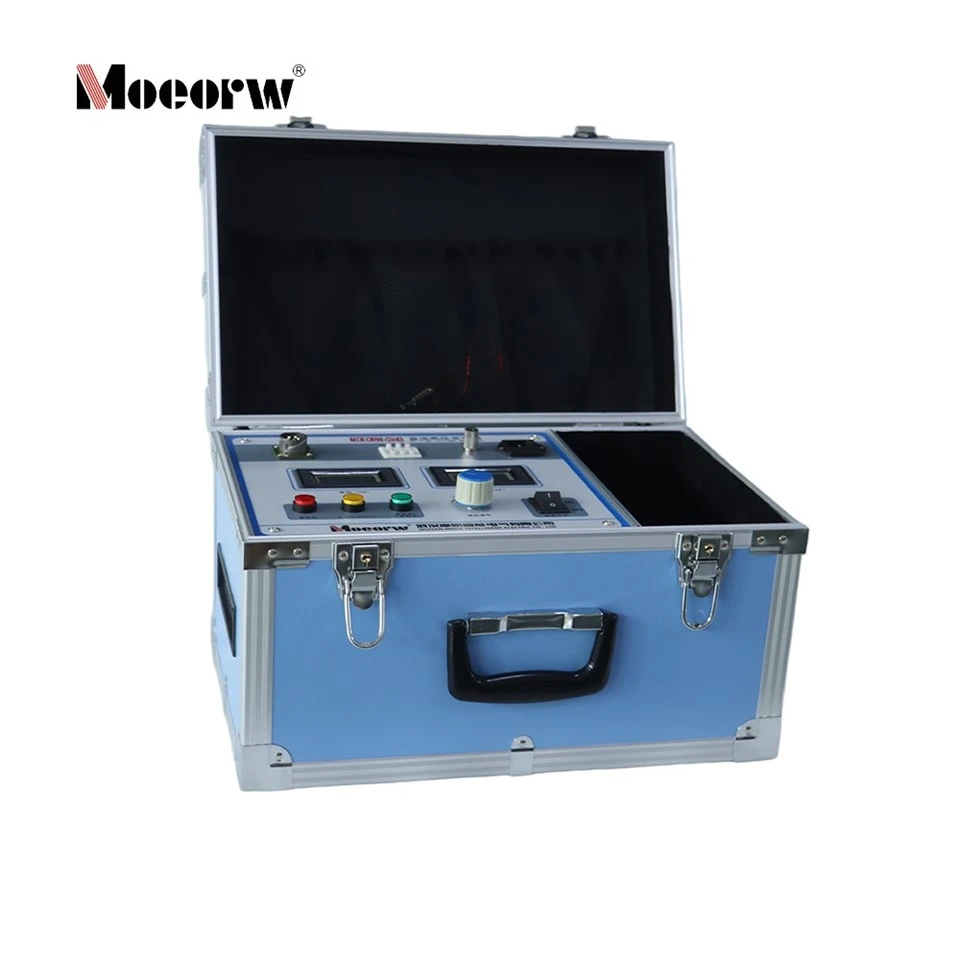

Kontrol Kutusu Yalnızca 5,5 kg Ağırlığında: Kontrol kutusu, tüm kontrol, koruma ve ekran devrelerini dahili olarak entegre eden ve toplam ağırlığı yalnızca 5,5 kg olan alüminyum alaşımlı bir kasaya sahiptir. Tek bir kişi tarafından kolayca taşınabilmesi, test pozisyonları arasında sık sık yer değiştirme (örneğin bir bölmeden diğerine geçiş) için idealdir.

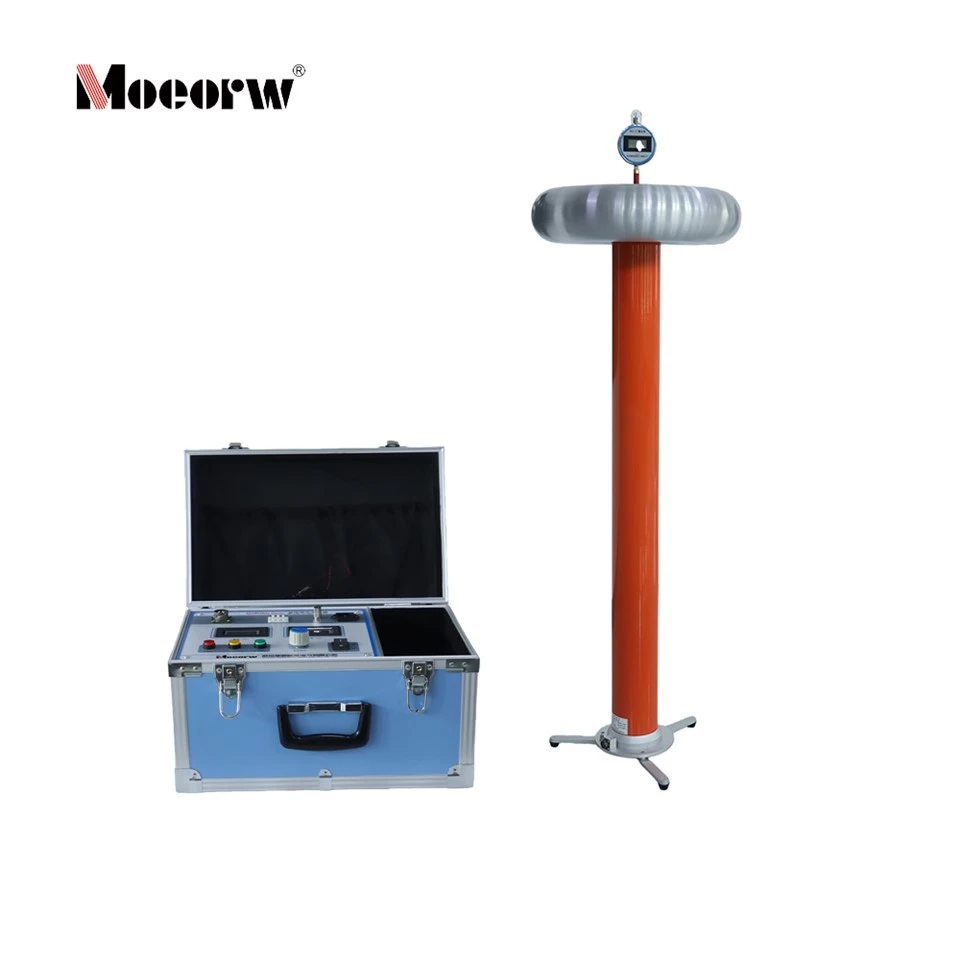

Hafif ama Yüksek-Güçlü Gerilim-Çarpma Silindiri: 1900 mm yüksekliğine rağmen, gerilim-çarpma silindiri içi boş bir epoksi FRP silindirik yapı kullanır ve yalıtım için içi yüksek-saflıkta sülfür hekzaflorür (SF₆) veya kuru hava ile doldurulur. Bu tasarım, kendi ağırlığını kontrol altında tutarken yüksek yalıtım gücünü korur-. 22 kg ağırlığındaki silindir, kaldırma ekipmanına gerek kalmadan iki operatör tarafından taşıma çantasından kaldırılabilir ve dik olarak ayarlanabilir.

Hızlı-Ara Frekans Kablosunu Bağlama/Bağlantıyı Kesme: Kontrol kutusu ile voltaj-çarpma silindiri arasındaki bağlantı, profesyonel bir hızlı-bağlantı fişi-ve-soket sistemi-kullanır; kilitlemek için saat yönünde, kilidi açmak için saat yönünün tersine döner. Kablo, kontrol kutusu ile silindir arasında güvenli bir mesafe sağlayacak şekilde yeterli uzunlukta olduğundan operatörlerin voltaj kontrolünü daha güvenli bir alandan gerçekleştirmesine olanak tanır.
